配管用炭素鋼鋼管を探していると、図面や見積書で「SGP」という記号を目にします。SGPは広く使われる鋼管ですが、配管であれば何にでも使えるわけではありません。似た外観の管でも、流すもの、圧力、温度、腐食環境、適用される法令や設備仕様によって、候補となる規格は変わります。

選定の入口は「SGPの寸法表に欲しいサイズがあるか」ではなく、「この使用条件でSGPを候補にしてよいか」です。候補に残った後で、呼び径、黒管・白管、端部、接続、長さ、数量、検査書類を納入条件へ落とします。この順番を守ると、見た目が近い別規格との取り違えや、継手が合わないといった手戻りを減らせます。

寸法表は、採否を決めた後に見ます。

SGPはJIS G 3452の配管用炭素鋼鋼管

SGPは、JIS G 3452に規定される種類の記号です。メーカーの公式資料では、比較的低い使用圧力の蒸気、水（上水道用を除く）、油、ガス、空気などの配管に使う鋼管として案内されています。工場のユーティリティー配管や設備配管で目にする機会が多い規格です。

ここで大切なのは、「低圧」という言葉だけで採否を決めないことです。設備の設計では、通常運転時だけでなく、起動・停止、閉止、圧力変動、温度変化、異常時を含む設計条件が定められます。流体の危険性、腐食性、可燃性、衛生要求や、設備に適用される法令・基準も関係します。記事にある一般的な用途と、自案件の設計条件は別々に確認しなければなりません。

SGPという記号は、材料の用途区分を伝える重要な情報です。一方で、それだけでは納入品を特定できません。同じSGPでも、呼び径、表面、製造方法、端部、長さ、付属する書類などに選択肢があります。したがって、選定と発注は二段階に分けて考えます。

規格記号と注文仕様は、同じものではありません。

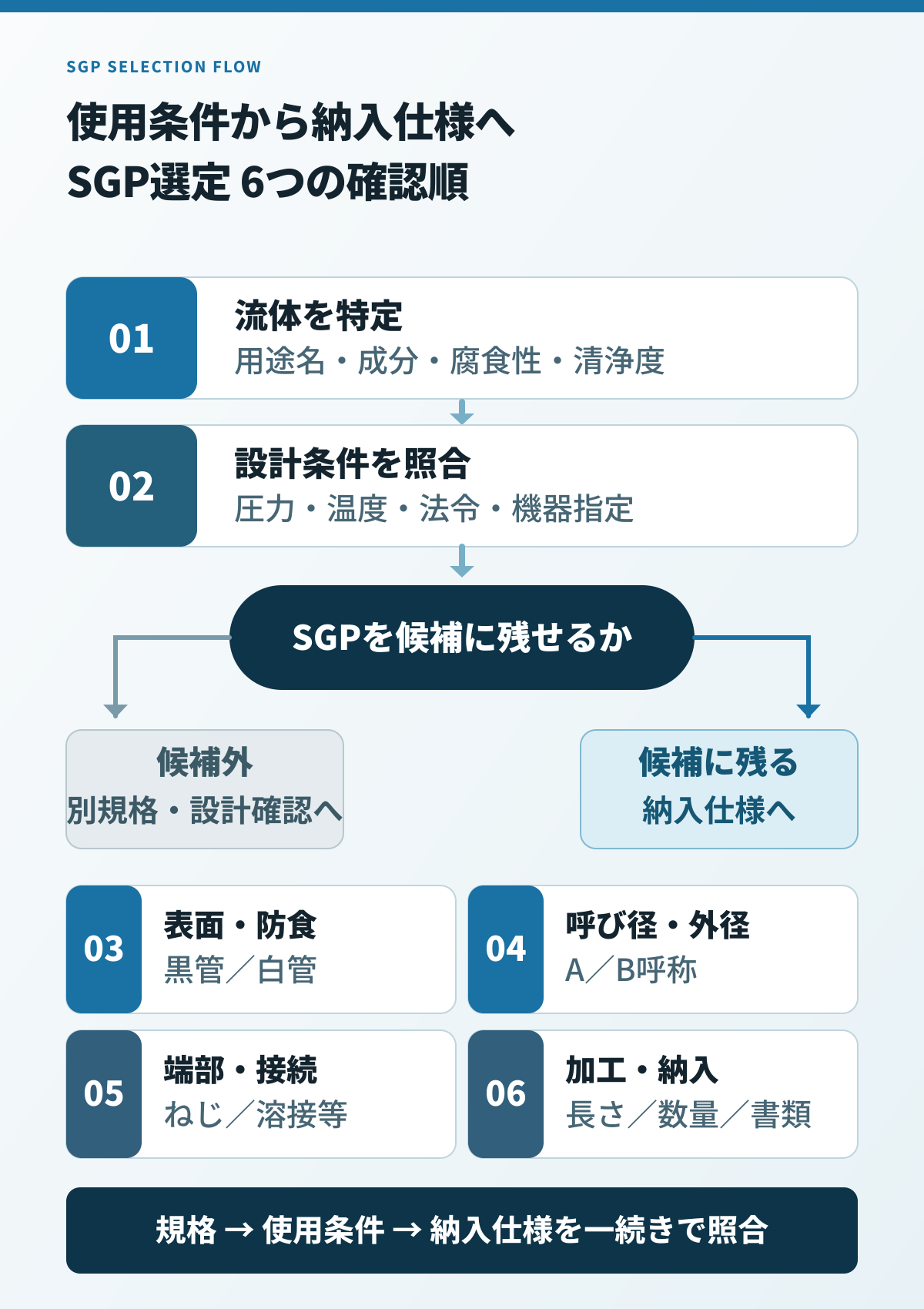

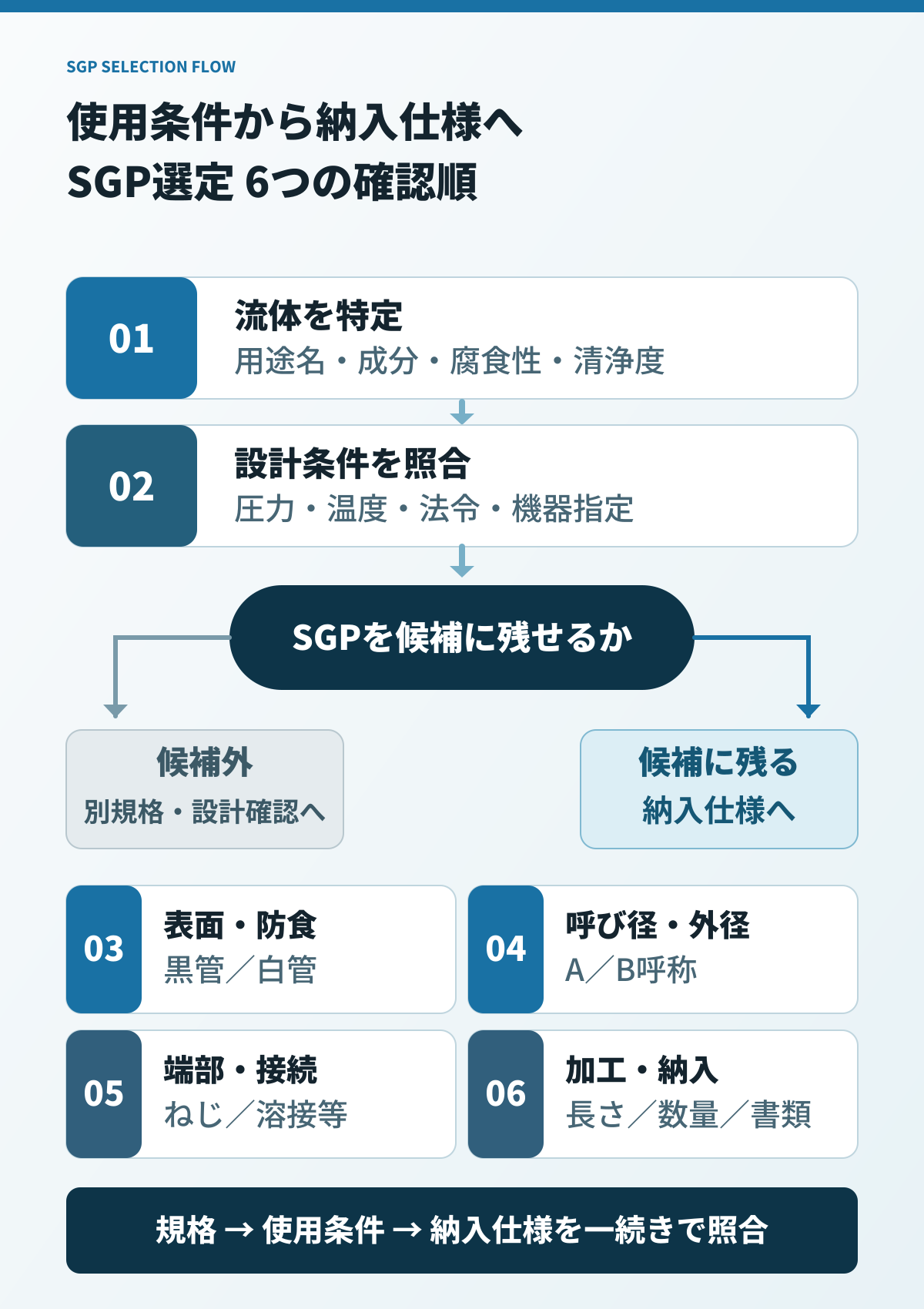

1. 使用条件を照合し、SGPを候補に残せるか判断する
2. 候補に残ったSGPの納入仕様を、寸法・表面・端部まで具体化する

この二段階を一度に済ませようとすると、「いつも使っているサイズだから」「既設管と外径が同じに見えるから」という理由が先行します。特に既設配管の交換では、現物採寸だけで元の規格や肉厚、使用条件まで分かるとは限りません。図面、配管仕様書、機器側の要求、過去の材料証明を合わせて確認します。

最初の分岐は流体・圧力・温度・法令

SGPを探し始める前に、一枚の条件表へ使用条件を書きます。最低限、流体名、設計圧力、設計温度、設置環境、適用法令・社内標準、接続先機器の指定をそろえます。「空気」「水」だけでは情報が足りません。圧縮空気か計装空気か、冷却水か排水か、屋内か屋外か、結露や薬品飛散があるかまで、候補規格や防食の判断に影響します。

流体名は設備内で通じる具体名にする

同じ水系統でも、上水、工業用水、冷却水、温水、排水では要求が異なります。SGPの一般用途の説明には「水（上水道用を除く）」と明記されているため、上水用途を単純にSGPへ置き換えることはできません。上水道用の鋼管・ライニング鋼管など、用途に対応した規格や仕様を設計条件から確認します。

ガスや油も同様です。流体名だけでなく、成分、可燃性、腐食性、清浄度、漏えい時の影響を設備担当者と共有します。「ガス用に使われる」という一般説明は、あらゆるガス設備への適合を意味しません。法令や設備基準が材料・接続・検査を指定している場合は、その要求が先です。

運転値ではなく設計条件で照合する

通常時の圧力・温度が低くても、ポンプの締切、弁操作、蒸気の立ち上がり、外気温、洗浄時の条件などで最大値・最小値が変わることがあります。見積依頼へは、分かる範囲で運転値と設計値を分けて記載します。どちらかが未確定なら、空欄をゼロとして扱わず「設計確認中」と明示します。

必要肉厚や許容圧力は、管の規格記号だけで決まりません。設計条件、寸法、腐食代、接続、適用基準を使って設計者が判断します。SGPの寸法表へ載っているから使用できる、あるいは同じ呼び径だから置換できる、という判断は避けます。

法令・仕様書・機器指定を先に探す

高圧ガス、消防、建築設備、食品・衛生、機械装置など、設備の種類によって確認すべき規則や仕様が変わります。設計図書に材料記号が指定されているなら、購買担当者だけで別規格へ変更しません。入手性や価格を理由に代替を検討するときも、設計変更として承認経路を通します。

機器ノズルやバルブ、継手の仕様も入口条件です。管だけSGPでそろえても、圧力等級、ねじの規格、フランジ、溶接条件が接続先と合わなければ施工できません。材料選定と接続設計を別案件にしないことが、手戻り防止につながります。

SGPと別の配管用鋼管規格をどう区別するか

配管用の炭素鋼鋼管には、用途条件に応じた複数の規格があります。JFEスチールの公式資料では、SGPのほか、圧力配管用のSTPG、高圧配管用のSTS、高温配管用のSTPT、低温配管用のSTPLなどが区分されています。名前が似ていても、想定する圧力・温度域や品質要求は同じではありません。

規格記号の例	主な用途区分	選定時に見る入口
SGP	比較的低い使用圧力の一般配管	流体、圧力、温度、腐食、法令・設備仕様
STPG	圧力配管	設計圧力・温度、強度区分、肉厚、接続・検査
STS	高圧配管	高圧条件、強度、製造・検査要求
STPT	高温配管	高温での使用条件、材質区分、設計基準
STPL	低温配管	低温での靱性要求、最低設計温度

この表は、規格を自動選択するものではありません。「圧力があるからSTPG」「温度が高そうだからSTPT」と単語だけで振り分けるのも危険です。設計条件と適用基準を確定し、規格本文、設計図書、メーカー資料を照合します。特定メーカーが掲載する製造範囲や標準長さも、JIS規格全体や別メーカーの供給範囲と同じとは限りません。

また、流体への耐食性や清浄度を理由に、ステンレス鋼管、ライニング鋼管、樹脂管などを比較する場合もあります。SGPへ亜鉛めっきを施せば、あらゆる腐食問題が解決するわけではありません。材料、表面処理、流体、水質、温度、屋外環境、保守方法を一組で評価します。

A・B呼称と外径を混同しない

配管では、15A、25A、50AのようなA呼称と、1/2B、1B、2BのようなB呼称が使われます。これらは管を呼び分けるための呼び径であり、数値がそのまま実際の外径を表すわけではありません。たとえば「50A」を直径50mmと考えると、接続部品や支持金物の選定で誤差が生じます。

日本製鉄の現行ハンドブックに掲載されたSGPの代表例は次のとおりです。数値は呼び径と外径の関係を理解するための抜粋で、注文時には使用する規格表の全項目を確認します。

A呼称	対応するB呼称	外径
15A	1/2B	21.7mm
25A	1B	34.0mm
50A	2B	60.5mm
100A	4B	114.3mm

呼び径が同じでも、規格が変われば厚さや単位質量が同じとは限りません。さらに、管の外側へ塗装や保温を施す場合、完成後の外形は鋼管外径より大きくなります。機器の貫通孔、ラック、クランプ、保温カバーの検討では、どの段階の寸法を使うのかを明確にします。

呼び径、鋼管外径、施工後外形は分けて扱います。

既設管を交換するときは、外径だけで判断しないことが重要です。外径を測ると呼び径の候補は推定できますが、材質、規格、肉厚、表面処理、ねじ・溶接の状態までは確定できません。図面の改訂番号、材料表、ミルシート、設備履歴を探し、現物情報は補助として使います。

長さと数量も単位をそろえる

鋼管の長さは、定尺か切断品か、一本の長さか総延長かで意味が変わります。「50Aを30m」だけでは、何本に分けるのか、端材を許容するのか、現場で接合できる長さなのかが分かりません。一本ごとの長さ、許容差、数量、切断方法、端面処理、端材の扱いを記載します。

メーカー資料に標準長さが載っていても、すべてのサイズ、表面、在庫、納入先で常に同じ長さが供給されるとは限りません。輸送車両、荷下ろし設備、搬入経路にも制約があります。長尺品を前提に設計する場合は、材料の供給と現場の取扱いを早めに照合します。

黒管・白管は防食条件と切り分けて選ぶ

SGPには、亜鉛めっきを施さない黒管と、亜鉛めっきを施した白管があります。一般に使われる呼び方ですが、色の印象で決める項目ではありません。流体側と外面側の腐食環境、塗装・ライニング、接続、溶接、後加工、保守を含めて表面仕様を決めます。

白管は亜鉛めっきを施した管です。しかし、「白管なら水に強い」「屋外なら必ず白管」といった一律の判断はできません。水質、温度、流速、異種金属との接触、結露、薬品、海塩、土壌など、腐食に影響する条件は複数あります。上水道用についてはSGPの一般用途から除外されているため、専用規格やライニング仕様を含めて設計条件を確認します。

黒管を塗装して使う場合も、素地調整、下塗り、上塗り、膜厚、施工場所、補修方法まで仕様化します。溶接やねじ加工を行えば、被覆が失われる部分や熱影響部の処置が必要になることがあります。材料の購入仕様だけでなく、加工後の防食を施工仕様へつなげます。

外面防食と内面防食を混同しないことも大切です。屋外の雨掛かりを防ぐ仕様と、管内流体による腐食を防ぐ仕様は目的が異なります。保温材の内側へ水分が入る環境では、外面腐食の管理が課題になることもあります。使用環境を「屋内・屋外」だけで終わらせず、濡れ、結露、温度、点検可能性まで記録します。

端部・接続・加工条件を納入仕様へ落とす

SGPを同じ呼び径で注文しても、端部が合わなければ現場で接続できません。ねじ込み、溶接、フランジ、機械式継手など、採用する接続方法から管端に必要な状態を決めます。管端は、ねじ付き、プレーンエンド、開先加工などの条件を、使用する継手と施工方法に合わせて指定します。

ねじ接続

ねじ接続では、ねじの種類、管端のねじ加工、使用する継手、シール方法、施工可能な呼び径、流体条件をそろえます。白管へ加工する場合は、加工部の防食や切粉の処理も施工手順へ含めます。「ねじ込み予定」とだけ書かず、どの部品と接続するかを図面・部品表で追えるようにします。

溶接接続

溶接では、管端形状、開先、溶接施工要領、適用する技能・検査、塗膜やめっきへの対応を確認します。材料が溶接可能という一般論だけで、施工条件が自動的に決まるわけではありません。既設設備への接続では、火気作業の制約や停止時間も納入長さ・加工範囲へ影響します。

フランジ・機械式継手

フランジ接続では、呼び径だけでなく、規格、圧力等級、面形状、ボルト穴、ガスケット、相手側仕様を照合します。機械式継手は、対応する管外径、表面状態、端部加工、使用条件を継手メーカーの仕様で確認します。鋼管の選定表と継手の選定表を別々に完成させず、同じ接続点で突き合わせます。

切断や穴あけ、曲げなどの加工を依頼する場合は、完成寸法の基準、許容差、加工位置、方向、端面状態、識別方法を図面で示します。口頭で「同じものを十本」と伝えるより、対象図面と改訂番号を固定した方が、受入検査まで一貫します。

三つの仮想案件で確認順をたどる

ここでは実際の設計値を示すのではなく、確認の順番を理解するための仮想例を使います。どの例も、記事だけで採否を確定せず、設備の設計条件と適用基準へ戻ることが前提です。

例1：工場の圧縮空気配管

最初に、空気の用途、設計圧力、設計温度、油分・水分、必要な清浄度、屋内外、既設設備との接続を確認します。SGPが候補に残るなら、呼び径と実外径、黒管・白管、ねじまたは溶接、一本長さ、支持・塗装の範囲を決めます。

「工場エアだからSGP」という判断だけでは、圧力条件や接続仕様が抜けます。コンプレッサー出口、ドレン、末端機器では条件が異なる場合もあるため、系統を一括で同じ仕様にしてよいかを設計図で確認します。

例2：蒸気や温水の系統

蒸気・温水では、通常温度だけでなく、最高設計温度と圧力、起動停止、ドレン、熱伸び、保温、火傷防止、接続機器の要求を見ます。条件によってはSGPではなく、圧力配管用や高温配管用の規格を検討する入口になります。

既設管と外径が同じでも、必要な肉厚や材料区分が一致するとは限りません。置換品の見積を取る前に、元図面、系統図、機器仕様、適用基準をそろえます。保温後に見えなくなる識別や検査記録の残し方も決めておきます。

例3：水を扱う配管

水系統では、上水か、それ以外の冷却水・工業用水・排水等かを最初に分けます。水質、温度、滞留、薬品添加、屋内外、腐食実績、求める寿命を確認し、SGP、亜鉛めっき、ライニング、別材質を比較します。

「水だから白管」と短絡すると、用途に対応する規格、内面防食、接続部の処理が抜けるおそれがあります。管だけでなく、継手、弁、フランジ、異種金属との組み合わせ、保守時の交換方法まで含めて一つの系統として判断します。

見積依頼へ渡す八項目の条件票

SGPが候補に残ったら、次の八項目を一枚にまとめます。未確定の項目は削除せず、確認担当と期限を添えて「未確定」と残します。仕入先へ設計判断を丸ごと委ねるのではなく、設計条件と希望する納入範囲を区別します。

項目	記載する内容	抜けたときの主な手戻り
1. 規格	JIS番号、種類の記号、設計図書の指定	別規格・別材質との取り違え
2. 使用条件	流体、設計圧力、設計温度、環境、適用基準	SGP採否を判断できない
3. 寸法	A/B呼称、外径・厚さの照合、一本長さ	継手・支持・搬入条件と不一致
4. 表面	黒管・白管、塗装、ライニング、防食範囲	内外面の防食目的が曖昧
5. 端部・接続	ねじ、プレーン、開先、フランジ等	現場で接続できない
6. 加工	切断、穴、曲げ、許容差、図面改訂	完成寸法や向きが合わない
7. 数量・納入	本数、総延長、分納、荷姿、搬入場所	数量換算や輸送で齟齬
8. 書類・検査	材料証明、検査、識別、受入基準	納入後に追跡できない

数量は「必要総延長」だけでなく、一本ごとの長さと本数へ分けます。端材を他の箇所へ使うなら、その割付も図面か切断表で示します。分納が必要な場合は、系統・工区・納期ごとに識別できる荷姿を決めます。

材料証明書や検査成績書が必要な場合は、必要な書類名、対象ロット、提出時期を見積段階で伝えます。「証明書付き」という表現だけでは、必要な情報が含まれるか判断できません。顧客指定様式、トレーサビリティ、現品表示との対応まで確認します。

よくある取り違えを受入前に防ぐ

呼び径を実寸だと思う

50Aを外径50mmと考える誤りです。呼び径は名称であり、SGPの50Aは代表寸法表で外径60.5mmです。図面、継手、支持金物で使っている寸法が、呼び径か実寸かを明記します。

黒管・白管だけで耐食性を決める

亜鉛めっきの有無は重要ですが、流体、内外面、温度、結露、薬品、異種金属、加工後の補修を含む防食設計の一項目です。用途に合う規格やライニングが別に指定される場合もあります。

既設の外径だけで同等品と判断する

外径が同じでも、規格、厚さ、材料、製造方法、表面、端部が異なる場合があります。既設交換では、現物、図面、仕様書、材料履歴を照合し、分からない情報を推定で埋めません。

端部を現場任せにする

管が届いてからねじや開先の不足が分かると、追加加工、再防食、再検査が必要になります。接続相手と施工方法を見て、工場加工と現場加工の境界を決めます。

メーカーの製造範囲を規格の絶対条件と思う

カタログにあるサイズ、製法、標準長さは、そのメーカーや製品の供給情報です。JIS規格のすべて、他社の供給範囲、現在の在庫を保証するものではありません。見積時点で供給可否を確認します。

受入時は、現品表示、数量、寸法、表面、端部、加工、損傷、書類を注文書と照合します。白管のめっき面、黒管の塗装前状態、ねじや開先、切断長さなど、施工後に確認しにくくなる項目を先に見ます。異常があれば、現場で加工・補修して履歴を消す前に、対象を識別して仕入先へ連絡します。

SGPを「いつもの管」ではなく条件付きの材料として扱う

SGPは一般的な配管用鋼管ですが、一般的であることと、条件確認が不要であることは同じではありません。流体、圧力、温度、腐食、法令・設備仕様で候補を絞り、その後に呼び径、表面、端部、加工、納入条件を具体化します。この順番なら、設計者、購買、施工者、仕入先が同じ条件を見て判断できます。

西日本鋼管株式会社の鉄鋼販売事業では、課題を共有したうえで素材を提案する事業内容を案内しています。規格名だけでなく、使用条件、寸法、表面、加工、数量、納入の希望をそろえておくと、材料と供給条件の相談を具体化しやすくなります。

まとめ

SGPはJIS G 3452の配管用炭素鋼鋼管で、比較的低い使用圧力の蒸気、水（上水道用を除く）、油、ガス、空気などに用いられます。ただし、この説明だけで個別設備への採用可否は決まりません。流体、設計圧力、設計温度、腐食環境、適用法令、設備仕様、接続先の要求を先に照合します。

SGPが候補に残ったら、A・B呼称と実外径を区別し、黒管・白管を防食目的から選び、ねじ・溶接・フランジ等の接続方法に合う端部を指定します。見積依頼では、規格、使用条件、寸法、表面、端部・接続、加工、数量・納入、書類・検査の八項目を一枚にまとめます。未確定をゼロや推定値で埋めず、確認中として残すことが、誤発注を防ぐ基本です。
