構造用鋼管は、柱、支柱、ブレース、架台など、荷重を受ける部材として使う鋼管の総称です。一つの製品名や一つのJISを指す言葉ではありません。一般構造用のSTK・STKR、建築構造用のSTKN・BCRなどがあり、形状、用途、設計上の要求によって使い分けます。

初めて手配するときに大切なのは、丸か角かを先に選ぶことでも、数字の大きな種類を選ぶことでもありません。図面や特記仕様に示された用途と規格を起点にし、指定が足りなければ設計者や仕様決定者へ戻して確定します。同じ寸法に見える材料でも、規格が担保する範囲や設計での扱いが異なるためです。

構造用鋼管は「荷重を受ける役割」で考える

鋼管は外見が似ていても、想定する役割によって規格が分かれます。構造用鋼管の中心的な役割は、人、設備、風、地震、積載物などから生じる荷重を受け、構造の一部として力を伝えることです。建築物だけに限らず、土木構造、支柱、鉄塔、設備架台などにも使われます。

一方、配管用鋼管は液体や気体を運ぶことが主な役割です。流体、設計圧力、設計温度、腐食、接続方法などが選定の入口になります。機械構造用鋼管は、自動車、産業機械、家具、器具などの部品として加工されることを想定した区分です。JFEスチールの製品案内でも、機械構造用、建築構造用、一般構造用は別の系統として整理されています。

区分	主な役割	最初に確認する条件	形が似ていても置き換えられない理由
構造用	荷重を受け、構造の一部として力を伝える	構造物の用途、設計図書、荷重条件、接合、要求性能	設計で使う材料区分、強度、変形性能、溶接・検査要求が決まっている
配管用	液体や気体を運ぶ	流体、圧力、温度、腐食、法令、接続	耐圧や流体への適合を中心に規格が選ばれる
機械構造用	機械や製品の部品になる	加工方法、寸法精度、材質、熱処理、部品性能	切削・曲げ・成形等の加工と部品性能を前提に選ぶ

「パイプ」「丸パイプ」「角パイプ」といった呼び方だけでは、どの区分か分かりません。たとえば丸い鋼管でも、構造部材、配管、機械部品のいずれにもなり得ます。角形鋼管も、設備フレームと建築柱では求める材料区分が同じとは限りません。見た目や通称から規格を推測せず、何を支える部材なのか、どの設計資料に基づくのかを先に確かめる必要があります。

また、用途例は候補を考える手掛かりであって、適合を保証する答えではありません。「支柱に使われることがある」からといって、すべての支柱に同じSTKが使えるわけではないのです。支柱の高さ、作用する荷重、接合、使用環境、適用する設計基準が違えば、選ぶ規格や種類も変わります。

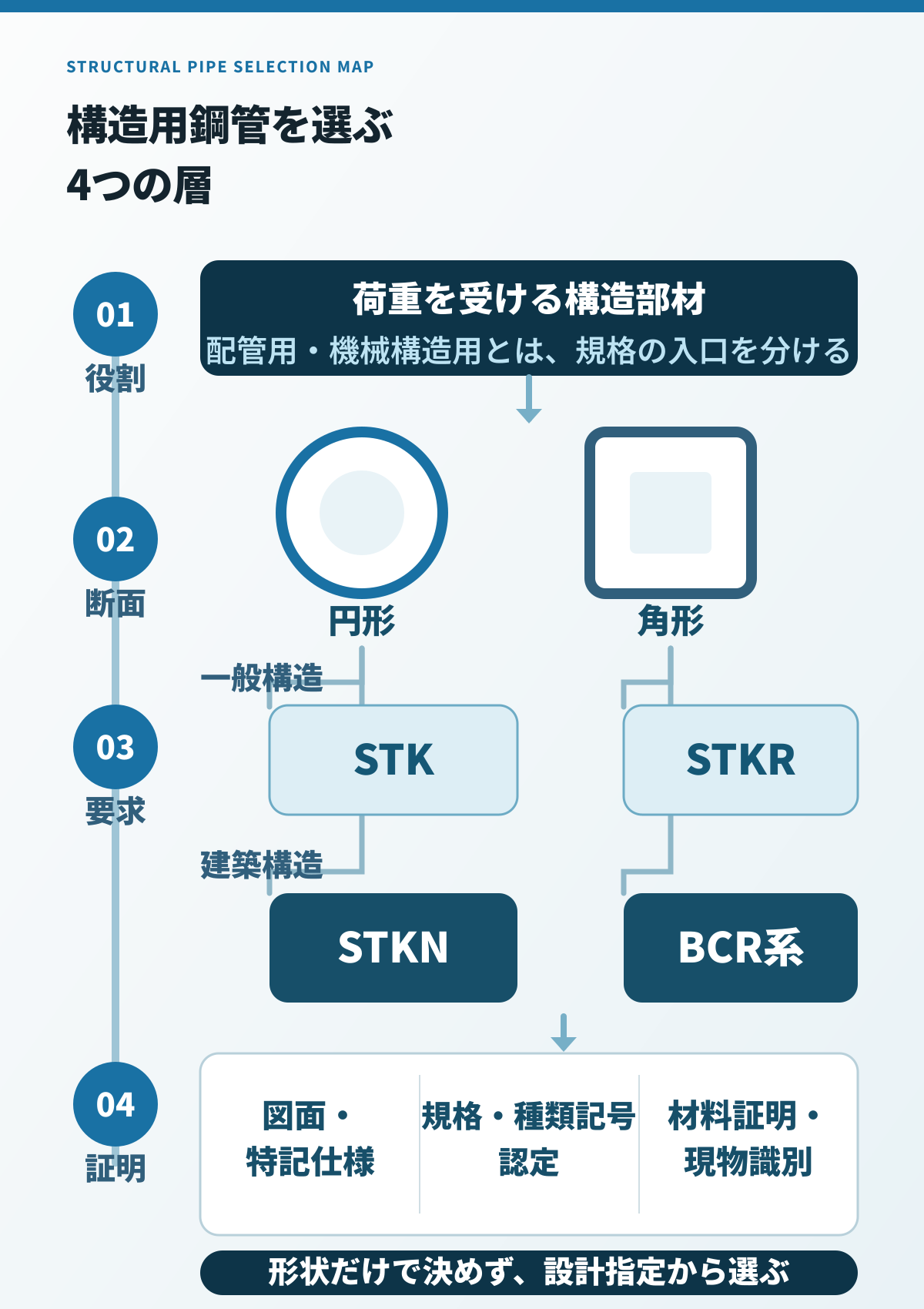

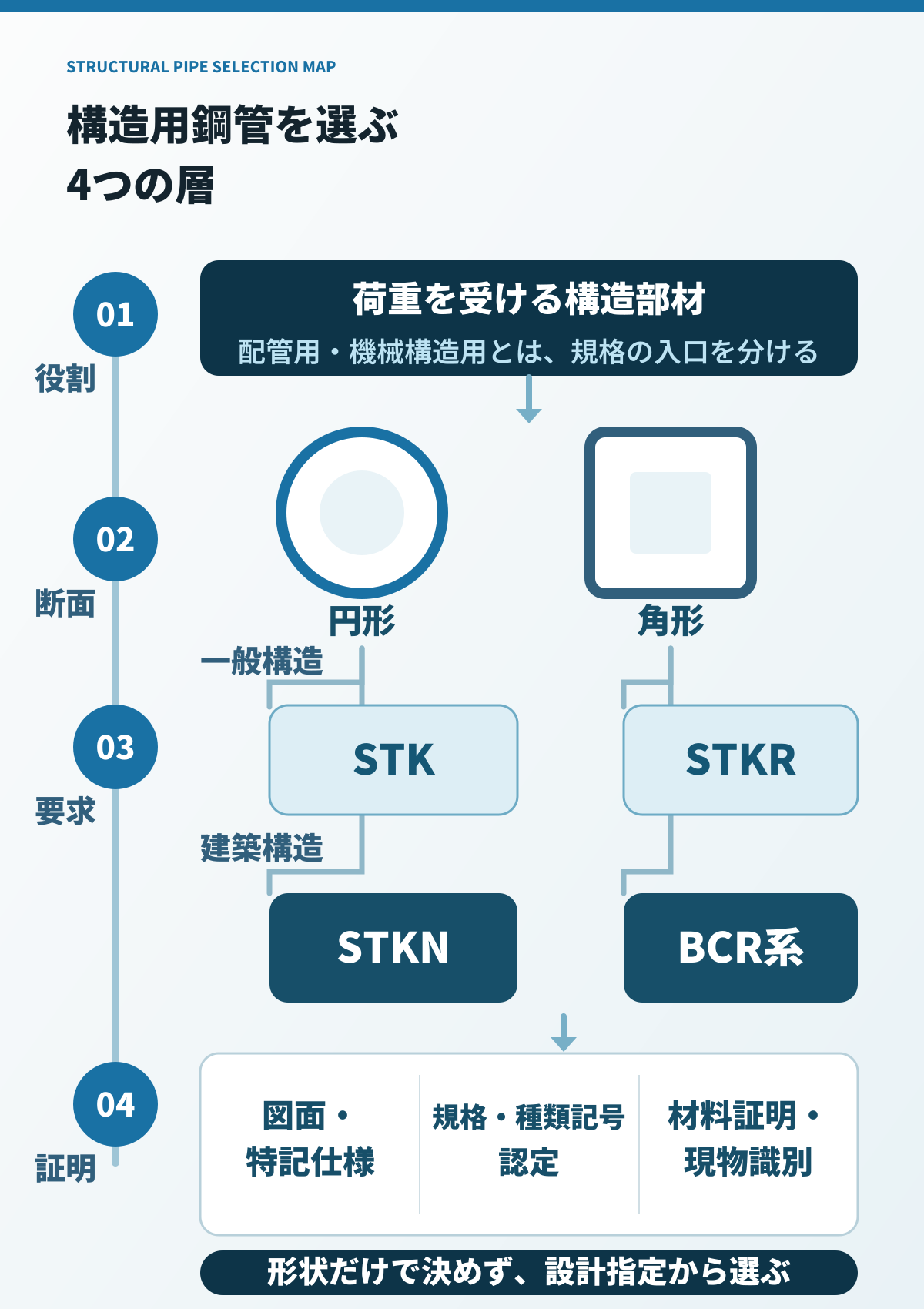

主な規格は4つの系統で見る

構造用鋼管を初めて読むときは、STK、STKR、STKN、BCRという記号を一列のグレード表として見ないことが重要です。これらは、断面形状や用途区分、要求性能、規格・認定の根拠が異なります。

主な系統	代表的な規格・位置づけ	代表的な断面	主に確認したいこと
STK	JIS G 3444 一般構造用炭素鋼鋼管	円形	一般構造用としての設計指定、種類の記号、外径・厚さ、製造方法、接合
STKR	JIS G 3466 一般構造用角形鋼管	正方形・長方形	一般構造用としての設計指定、辺寸法・厚さ、角部、接合、加工
STKN	JIS G 3475 建築構造用炭素鋼鋼管	円形	建築構造用として要求される性能区分、種類の記号、溶接・変形性能、設計指定
BCR系	建築構造用冷間ロール成形角形鋼管。例としてBCR295等	正方形・長方形	大臣認定等の根拠、認定内容、設計指定、製造者資料、溶接・加工・検査

STKは一般構造用の円形鋼管として広く扱われる

STKは、一般構造用炭素鋼鋼管の種類記号です。JFEスチールの建築用円形鋼管ページでは、STK400・STK490をJIS G 3444の一般構造用炭素鋼鋼管として案内しています。メーカーの構造用鋼管ページには、支柱、鉄塔、土木・建築構造など幅広い用途例があります。

ただし、「一般」という言葉は「どこにでも使える」という意味ではありません。STKの中にも種類があり、外径、厚さ、製造方法、機械的性質等の条件があります。構造図や仕様書で種類の記号まで指定されている場合、STKという大分類だけを合わせても十分ではありません。

STKRは一般構造用の角形鋼管

STKRは、JIS G 3466の一般構造用角形鋼管です。正方形や長方形の断面を持ち、平らな面を利用して部材を納めやすいことから、架台、フレーム、支持材など多様な場面で候補になります。

角形であることと、STKRであることは同じ情報ではありません。「角パイプ」は形状の通称ですが、STKRは規格に基づく材料区分です。建築構造用の角形鋼管にはBCR系など別の材料区分もあります。したがって、辺寸法が同じでも、STKRとBCRを同一品として扱うことはできません。

STKNは建築構造用の円形鋼管

STKNは、JIS G 3475の建築構造用炭素鋼鋼管です。JFEスチールは、STKNをSTKの基本性能に加え、塑性変形能力や溶接性能等を改善した建築構造向けの材料として案内しています。

ここで注意したいのは、「STKNはSTKより数字上で上位だから置き換えられる」と考えないことです。建築構造で必要な性能をどの材料区分で満たすかは、設計図書、適用基準、接合部の設計等と一体で決まります。調達担当者が材料名だけを比較して変更してよい範囲ではありません。

BCR系は建築構造用の角形鋼管として扱われる

BCR295などのBCR系は、建築構造用冷間ロール成形角形鋼管です。JFEスチールの製品ページでは、STKRと比べて溶接性や変形性能に特別な配慮をした材料と説明され、大臣認定品として区分されています。

BCRをJIS G 3466の別グレードとみなすのは誤りです。STKRがJIS規格品として案内される一方、BCR系は認定内容を含めて確認する材料です。図面にBCR295と書かれているなら、単に同じ外形のSTKRへ変えたり、メーカー固有記号だけで同等と判断したりせず、認定書、設計指定、製造者資料を照合します。

一般構造用と建築構造用は「強い・弱い」の二択ではない

一般構造用と建築構造用の違いを、低性能と高性能の二段階で捉えると判断を誤ります。建築構造用の材料では、建築物の構造設計や接合に必要な性能が規格・認定で細かく扱われます。しかし、建築構造用と書かれた材料を選べば、どの構造物でも自動的に安全になるわけではありません。

材料を分ける背景には、少なくとも次のような要求があります。

• どの設計基準・仕様書を適用するか
• 降伏点や引張強さだけでなく、変形性能や靱性等をどこまで求めるか
• 溶接する場合に、材料、溶接材料、施工、熱影響部をどう扱うか
• 板厚・外径・辺寸法と、接合部・局部変形の関係をどう評価するか
• JIS規格品か、大臣認定品等か、その根拠をどう設計図書へ結び付けるか

このため、設計図書にSTKNやBCRが指定されている案件で、「STKやSTKRの方が入手しやすい」「同じ強度記号に見える」「寸法が一致する」といった調達上の理由だけで変更することはできません。反対に、一般構造用途で必要条件を満たすSTK・STKRが指定されているのに、建築構造用の材料へ変更すれば必ず合理的になるとも限りません。価格、寸法範囲、加工、証明、入手性が変わり、設計上の扱いも再確認が必要になるからです。

規格名は安全性の順位表ではなく、「何を前提に、どの性能を確認した材料か」を示す入口です。材料の採否は、構造設計者または仕様決定者が設計条件と結び付けて判断し、販売会社は確定した指定をもとに調達可能な候補、加工、書類、納入条件を確認する、という役割分担が基本になります。

円形と角形で変わるのは見た目だけではない

円形鋼管は断面の向きが連続しており、JFEスチールも一般構造用鋼管の特徴として円形断面には方向性がないことを挙げています。外観が滑らかで、風を受ける支柱や、方向の異なる力が作用する部材で候補になることがあります。ただし、実際の断面性能、座屈、接合部の設計は寸法と使用条件によって決まります。

角形鋼管には平らな面があるため、プレート、梁、ブラケット、機器等を取り付ける納まりを作りやすい場合があります。正方形は二方向で同じ外形ですが、長方形は強軸・弱軸の向きが生じます。製作図では、辺寸法だけでなく部材の向き、継手位置、穴位置、基準面まで決める必要があります。

溶接部の考え方も異なります。円形では曲面へ部材を取り付けるため、相手部材の形状や溶接線が複雑になることがあります。角形では平面へ接合しやすい一方、角部、溶接継目、局部的な力の伝わり方を考えなければなりません。どちらが加工しやすいかは一律ではなく、完成形、数量、設備、品質要求で変わります。

表面処理では、角形鋼管の内面排水や密閉部、円形鋼管の端部処理など、形状固有の検討もあります。屋外だから亜鉛めっき、屋内だから黒皮のまま、と単純には決まりません。使用環境、設計耐用期間、塗装系、溶接後の補修、内部への水分侵入、外観要求を合わせて仕様化します。

つまり、断面形状はデザイン上の選択だけではなく、力の伝達、接合、加工、表面処理、検査に関わる条件です。それでも、形状から規格を逆算してはいけません。先に用途と設計要求があり、その要求を満たす断面と材料区分を選ぶ順序を守ります。

三つの用途場面で候補の分け方を見る

同じ「構造用鋼管が欲しい」という依頼でも、用途によって確認先と候補の考え方は変わります。次の三つは判断順を説明するための仮想例であり、個別案件の材料指定ではありません。

仮想場面	最初に確定すること	候補として現れ得る区分	販売・購買だけで決めないこと
屋外設備の支柱	支える設備、風・振動、基礎・接合、腐食環境、適用基準	円形STK等、設計指定された一般構造用鋼管	外径・厚さ、種類、表面処理、基礎接合の適合
工場内の設備架台	機器荷重、動荷重、支持点、保全動線、製作図	STKR等の角形鋼管、設計指定された材料	辺寸法だけによる部材選定、穴・溶接・補強の要否
建築物の柱・ブレース	構造図、特記仕様、適用基準、接合部設計	STKN、BCR等を含む建築構造用材料	STK/STKRへの代替、認定品の変更、溶接・検査条件

屋外設備の支柱

屋外の照明、看板、配管支持、計測機器等を支える柱では、円形の一般構造用鋼管が候補になることがあります。しかし「支柱だからSTK」と決めるのではなく、誰が構造を設計したか、どの荷重を考慮したか、基礎とどう接合するかを確認します。

風を受ける面積、設備の重量、振動、積雪、地震、腐食環境は案件ごとに異なります。既設品の外径だけを測って同じ寸法へ交換しても、材質、厚さ、腐食減肉、接合条件が同じとは限りません。交換案件では既設図、計算書、材料証明、現物調査のどれが残っているかを先に調べます。

工場内の設備架台

設備架台では、平らな面へプレートやブラケットを取り付けやすい角形鋼管が候補になることがあります。ここで調達担当が受け取るべき情報は「100角を何本」といった呼び方だけではありません。規格、種類の記号、外側の辺寸法、厚さ、長さ、部材番号、向き、穴・切欠き、溶接、表面、数量が図面と結び付いている必要があります。

架台は静止した機器の重量だけでなく、運転時の振動、メンテナンス時の荷重、配管反力、アンカーボルト、床条件等の影響を受ける場合があります。これらは材料販売の段階で推測して補える情報ではありません。設計担当が部材と接合を確定し、製作側が加工可能性を確認し、購買が調達条件をそろえる流れにします。

建築物の柱・ブレース

建築構造で使う鋼管は、構造図と特記仕様の指定が最優先です。円形ならSTKN、角形ならBCRが候補になる場面はありますが、建物用途だけで自動的に決まるわけではありません。部材の位置、設計ルート、接合、板厚、製造範囲、認定条件等を設計者が判断します。

見積段階で指定材が調達しにくい場合、購買側が勝手に一般構造用へ読み替えるのではなく、調達先から代替候補と相違点を出し、設計者の承認を得ます。承認は口頭だけで終わらせず、図面、質疑回答、材料承認書等、案件のルールに合う記録へ残すことが重要です。

図面に規格指定がないときは、販売側で決め切らない

構造用鋼管の見積依頼で、「丸パイプ」「角パイプ」「STK相当」のような曖昧な記載しかないことがあります。急いでいると、在庫のある寸法から候補を選びたくなりますが、規格指定が欠けている状態は単なる購買情報不足ではなく、設計条件が未確定かもしれません。

まず、図面の作成者と承認者、部材の役割、適用する仕様書を確認します。構造計算書や部材表が別にあるなら、材料記号がそちらへ記載されていないか探します。既設品の更新では、古い図面の記号が現行規格や現在の設計条件にそのまま使えるかも確認対象です。

仕様決定者へ戻すときは、「何を選べばよいですか」と白紙で尋ねるより、欠けている情報を具体的に示す方が早く進みます。たとえば、次のように質問を分けます。

• この部材は荷重を受ける構造部材か、カバー・保護材等の非構造部材か
• 一般構造用、建築構造用、機械構造用のどの区分を想定しているか
• 適用する図面、特記仕様、設計基準、認定条件はどれか
• 規格番号と種類の記号をどこへ記載するか
• 溶接、穴あけ、曲げ、めっき等の後工程で材料条件が変わるか
• 材料証明、識別、検査記録をどの単位で要求するか

この確認を経て初めて、販売会社は調達可能な候補、メーカー、寸法、加工、書類、納入方法を具体化できます。設計指定を決める責任と、指定に合う材料を調達する責任を混ぜないことが、手戻り防止につながります。

代替は「同じ寸法」からではなく、要求を一つずつ照合する

指定された構造用鋼管がすぐに入手できない、最小ロットが合わない、加工設備に載らないなど、代替を検討する場面はあります。代替提案そのものが悪いのではありません。問題は、元の指定が何を守るためのものか分からないまま、寸法や強度記号の一部だけを合わせることです。

代替時は、次の順で相違点を明らかにします。

1. 元の規格番号、種類の記号、認定、メーカー指定を固定する
2. 部材の用途、設計上の役割、接合、適用基準を確認する
3. 候補材との材質、機械的性質、寸法、公差、製造方法、溶接・加工条件を比較する
4. 必要な材料証明、認定資料、検査、識別方法が維持できるか確認する
5. 設計者・仕様決定者が相違点を評価し、承認記録を残す
6. 承認内容を見積、発注書、製作図、受入条件へ同じ表記で反映する

「STK400からSTK490なら数字が大きいのでよい」「STKRとBCRは同じ角形なのでよい」「外径と厚さが同じなら同等」といった判断は、この照合を省いています。強度が変われば接合部や変形の考え方が変わる可能性があり、材料区分が変われば規格・認定で保証する項目も変わります。

同じ規格・種類でも、メーカーの製造可能寸法や標準長さ、表面状態、検査文書、納期は同じとは限りません。JISに寸法が掲載されていることと、現在の市場でその寸法をすぐ調達できることも別です。設計上の同等性と、商流上の入手可能性を分けて確認します。

材料証明と現物識別を受入までつなぐ

構造用鋼管の調達は、注文書に規格を書いた時点では終わりません。納入された材料が、承認された図面・仕様・注文と一致していることを、現物と書類の両方で確かめる必要があります。

材料証明書では、規格、種類の記号、寸法、製造番号、検査値等を確認します。ただし、証明書が届いただけでは、どの部材に対応するか分からないことがあります。束の表示、現品表示、タグ、切断後の部材番号、製作図の部材番号をどのように結び付けるかを、切断や加工の前に決めておきます。

一本の長尺材から複数部材を切り出すと、元の表示が一部の部材にしか残らないことがあります。案件で個材追跡が必要なら、材料の受入時に識別番号を付け、切断計画と紐付けます。加工外注をまたぐ場合は、加工先で識別を維持する方法と、返却される記録を確認します。

受入時には、少なくとも次の対応関係が追える状態を目指します。

• 承認された図面・部材表と発注書
• 発注書とメーカー・販売会社の納品明細
• 納品明細と材料証明書
• 材料証明書と現物の表示・識別番号
• 現物の識別番号と切断・加工後の部材番号

すべての案件で同じ粒度の追跡が必要とは限りません。一般的な設備架台と、建築構造部材では要求が異なることがあります。だからこそ、「ミルシート要」とだけ書くのではなく、何を証明し、どの単位で現物へ紐付け、誰が受入判定するかを仕様として決めます。

構造用鋼管を選ぶときの最終判断

構造用鋼管の選定は、規格表から数字を拾う作業ではありません。まず、鋼管が荷重を受ける部材かを確かめます。次に、一般構造か建築構造か、円形か角形か、設計図書が要求する規格・種類・認定は何かを確認します。その後で、寸法、加工、表面、検査、証明、納入という調達条件へ落とします。

STKは一般構造用の円形、STKRは一般構造用の角形、STKNは建築構造用の円形、BCR系は建築構造用の角形として理解するのが入口です。ただし、この整理だけで個別案件の適合は決まりません。用途、設計基準、接合、要求性能、認定条件を図面と仕様書へ結び付ける必要があります。

指定が明確なら、その表記を省略せず見積・発注・受入まで維持します。指定が不足しているなら、在庫材から逆算せず仕様決定者へ戻します。代替が必要なら、元の要求と候補の相違点を設計者が評価し、承認記録を残します。この三つを守るだけでも、見た目が似た材料の取り違えや、納入後の証明不足を大きく減らせます。

西日本鋼管の鉄鋼販売事業では、鉄鋼の供給に加えて素材提案、加工、品質管理、納品までの考え方を紹介しています。個別の取扱規格・寸法・加工・書類対応は案件ごとの確認になりますが、調達全体の対応範囲を知る入口として参照できます。
