角鋼管の規格・寸法・用途の基礎｜発注条件のまとめ方
角鋼管を見積依頼するとき、「50角を10本」のように形と本数だけを伝えても、品物を一つに特定できるとは限りません。正方形か長方形か、どの規格・種類の記号を使うか、辺寸法・厚さ・長さはいくつか、切断や穴あけは必要か、どのような環境で使うか、検査文書は何が必要か。これらがそろって初めて、供給可否や加工、納入方法を含む見積条件を比較できます。
本稿は、角鋼管を初めて扱う購買・調達・現場担当者に向けて、規格と寸法表記の読み方を説明するものです。設計計算を代行するものではなく、図面や仕様書から見積依頼に必要な情報を抜き出し、未決定事項を正しく質問へ戻すための実務ガイドです。
この記事の要点
>
角鋼管は断面形状だけで選びません。用途と設計指定に合う規格・種類の記号を起点に、外側の辺寸法、厚さ、長さ、加工、表面、検査文書、数量・納入条件を一組で伝えます。設計図書に指定がある場合は、その指定を見た目の近い材料へ置き換えないことが基本です。
角鋼管・角形鋼管・角パイプは、まず用途を確認する
日常の会話では、断面が正方形や長方形の中空鋼材を「角鋼管」「角形鋼管」「角パイプ」と呼ぶことがあります。呼び方が通じても、それだけでは材料の適用規格、種類の記号、強度区分、製造方法、寸法、表面状態まで決まりません。販売上の通称と、設計図書や規格に記載される正式な指定を分けて読む必要があります。
日本規格協会が公開する現行のJIS G 3466:2025は、「一般構造用角形鋼管」の規格です。対象は土木、建築などの構造物に用いる正方形・長方形の角形鋼管で、種類の記号にはSTKR400、STKR490があります。ただし、角形をした鋼管がすべてJIS G 3466の製品という意味ではありません。機械構造用、建築構造用の製品規定、メーカー規格品など、目的や要求性能が異なるものもあります。
したがって、最初の質問は「角か丸か」だけではなく、「何に使い、どの資料が材料を指定しているか」です。構造部材なら設計図書や構造仕様、設備架台なら設備仕様や荷重条件、製缶フレームなら製作図や顧客仕様を参照します。用途が曖昧なまま寸法表だけを見ても、候補を正しく絞れません。
JIS G 3466:2025で確認できること
JISは、材料の種類、製造方法、品質、寸法、試験、検査などを共通の言葉で扱うための土台です。JIS G 3466は2025年に改正され、用語や要求事項の明確化に加え、「注文者によって提示される情報」の項目として種類の記号、製造方法、寸法が規定されました。これは、規格番号だけを書けば注文内容がすべて決まるわけではないことを理解するうえで欠かせない視点です。
たとえば「JIS G 3466」と指定しても、STKR400かSTKR490か、正方形か長方形か、外側の辺寸法と厚さ、長さをどうするかは別に示さなければなりません。さらに実際の取引では、切断、穴あけ、端部、表面処理、数量、荷姿、納入場所、検査文書なども条件になります。
規格を読む目的は、記号を暗記することではありません。図面・仕様書・見積書に書かれた情報が、それぞれ何を決めているのかを切り分け、不足を見つけることです。最新版の規格内容やメーカーの製造範囲が改定されることもあるため、案件ごとに有効な資料を照合します。
STKRとBCR・BCPを見た目だけで置き換えない
角形鋼管の話では、STKRに加えてBCR、BCPという記号を目にすることがあります。日本鉄鋼連盟は、STKR400・STKR490をJIS G 3466の一般構造用角形鋼管として示す一方、BCR・BCPを建築構造用冷間成形角形鋼管の製品規定として説明しています。BCRはロール成形、BCPはプレス成形を表します。
いずれも外観は角形ですが、名前、規定、想定する用途、確認すべき資料は同じではありません。「寸法が近い」「在庫が見つかった」という理由だけで、設計指定された材料を別の記号へ読み替えることはできません。建築構造部材のように設計・法令・認定が関わる案件では、設計者や施工責任者が指定した材料区分、強度、認定内容、施工条件を優先します。
購買担当者が判断できない指定に出会ったときは、推測して見積条件を変えるのではなく、「図面はSTKR400指定だが、代替提案の可否は未確認」のように未決定欄へ残します。販売会社から候補が出ても、採用判断は設計責任を持つ側へ戻す。この境界を守ることで、調達の速さと安全性を両立しやすくなります。
寸法表記は「外側の辺・厚さ・長さ」に分ける

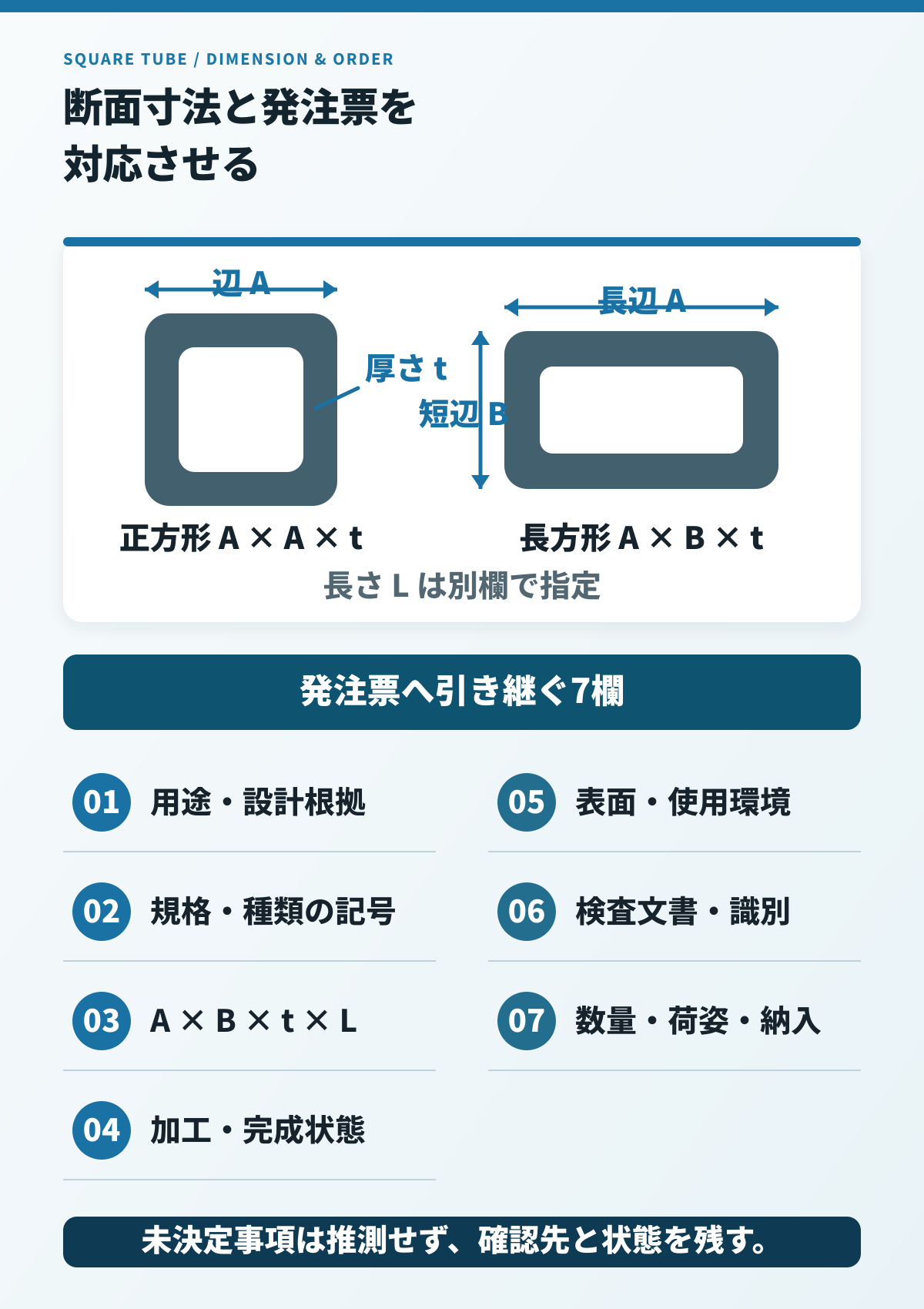

角鋼管の断面を読むときは、正方形と長方形を分けます。正方形は外側の辺が同じで、一般に「辺A × 辺A × 厚さt」のように表します。長方形は「長辺A × 短辺B × 厚さt」とし、製品の長さLを別に指定します。社内の図面や見積依頼票では、A、B、t、Lの欄を分けておくと転記ミスを減らせます。
ここでいう辺寸法は、通常、外側の寸法を基準に読みます。角部には丸みがあり、内側と外側の曲率も存在します。そのため、外形寸法と厚さだけを使って内側の有効空間を単純に計算すると、内蔵部品、差し込み部材、ボルト、治具などと干渉することがあります。内側寸法や角部形状が機能に関わる場合は、カタログ値、図面、公差、現物条件を供給者と確認します。
また、同じ外形でも厚さが異なれば、質量、強度、加工性、溶接条件、取り回しが変わります。必要な厚さを購買担当者が価格だけで変更してはいけません。設計図面に厚さが指定されている場合は、その値を見積条件へ正確に転記します。未指定なら、荷重、支持方法、接合、使用環境などの判断材料を設計者へ戻します。
規格にある寸法と、実際に調達できる寸法は別に確認する
規格を満たす寸法体系があることと、希望する組み合わせが常時生産・在庫されていることは同じではありません。メーカーの製品一覧には製造寸法範囲が示されますが、実際の供給可否は種類の記号、寸法、数量、時期、製造計画、在庫、加工条件によって変わります。ウェブ上の寸法表だけで在庫や納期を断定しないことが大切です。
特に、外形、厚さ、長さを個別に見て「どれも表にある」と判断しても、その三つの組み合わせが標準範囲とは限りません。長方形では長辺と短辺の向きも明記します。図面の断面記号、部材番号、数量表が一致しているかを確認し、見積依頼では一行を一つの仕様として書きます。
定尺材を購入して自社で切るのか、必要長へ切断した状態で受け取るのかによって、必要本数、端材、加工費、荷姿、輸送方法も変わります。長さだけを見積書へ書くのではなく、「素材長」「製品切断長」「切断本数」「端材の扱い」を区別すると、総量と納入形態を比較しやすくなります。
用途別に、最初に確認する相手と資料が異なる
角鋼管はさまざまな場面で使われますが、用途名から材料を自動的に決めることはできません。初心者は、用途ごとに「誰が要求条件を決めるか」を先に確認すると、調達の手戻りを抑えられます。
| 想定場面 | 最初に確認する資料・担当 | 見積へ渡す主な条件 | 記事だけで決めないこと |
|---|---|---|---|
| 屋内の設備フレーム | 製作図、設備仕様、設計担当 | 外形、厚さ、長さ、接合、穴位置、表面 | 荷重に対する部材選定 |
| 屋外の架台・支持材 | 設計図、使用環境、施工担当 | 規格、断面、切断、排水・表面処理の要求、納入単位 | 腐食対策と処理仕様の最終決定 |
| 建築の構造部材 | 構造図、特記仕様、構造設計者 | 指定材料、種類の記号、寸法、検査文書、識別 | 材料区分の代替、設計適合 |
設備フレームでは、外側に部品を取り付けるのか、内側へ差し込むのかで重要寸法が変わります。屋外架台では、降雨、結露、薬品、沿岸環境などの使用条件が表面処理や構造詳細に影響します。建築構造部材では、設計図書や大臣認定等の指定が関係する場合があります。いずれも「角鋼管なら何でもよい」とは考えず、用途に応じた確認経路を持ちます。
見積依頼票は7つの欄に分ける
角鋼管の見積依頼は、一文で書くより、条件を七つの欄へ分けると不足を発見しやすくなります。決まっていない情報を空欄にするだけでなく、「設計確認中」「代替提案可否を確認中」と状態も記録します。
1. 用途と設計根拠
部材の使い方、屋内・屋外、構造部材か非構造部材か、参照する図面番号・仕様書番号を記載します。供給者が設計判断を代行するためではなく、提案可能な加工・納入方法を考える背景として共有します。
2. 規格と種類の記号
JIS番号、種類の記号、メーカー指定、認定品指定などを、図面どおりに転記します。指定がない場合は「指定なし」と勝手に確定せず、用途と必要性能を設計担当者へ確認します。候補提案を受けたい場合も、最終承認者を明確にします。
3. 断面と長さ
正方形または長方形、外側の辺A・B、厚さt、素材長または切断長Lを記載します。長方形は向きが分かる断面図を添えます。部材番号と寸法表の行を対応させ、単位も統一します。
4. 加工
切断方法、切断角度、穴あけ、開先、曲げ、溶接、端部処理など、必要な完成状態を記載します。加工図がある場合は版番号を付け、見積後の図面差し替えが分かるようにします。加工可否や公差は供給者と協議します。
5. 表面と使用環境
黒皮、めっき、塗装、下地処理などの要求と、屋内・屋外、腐食性環境、意匠面の扱いを分けます。「屋外用」の一語だけで処理方法を決めず、設計・施工側の仕様に合わせます。
6. 品質・検査文書
ミルシート等の検査文書、トレーサビリティ、識別表示、提出部数、電子データの要否、提出時期を記載します。呼び方だけでは内容が揃わないため、顧客や現場が必要とする欄を突き合わせます。
7. 数量・荷姿・納入
部材ごとの本数、総数量、ロット分け、希望時期、分納、納入場所、車両・荷下ろし条件、結束、識別方法を記載します。長尺材は搬入経路や保管場所も関係するため、材料だけでなく現場で受け取れる状態まで詰めます。
加工条件は「何をするか」より完成形から逆算する
「切断あり」「穴あけあり」だけでは、加工条件として不十分です。切断なら長さ、公差、切断面、角度、バリの扱いを洗い出します。穴あけなら位置、径、数、基準面、向き、長方形断面のどちら側かを図面で示します。部品を差し込む場合は、外形だけでなく内側の角部や溶接部が干渉しないかも検討対象です。
溶接や表面処理が後工程にあると、材料の製造方法、角部、端部、開口、治具、熱影響、処理設備の制約が関係します。これらは記事の一般論で決定できません。製作会社、表面処理会社、設計者、供給者が同じ図面を見て、工程ごとの責任範囲を合意します。
加工図の版管理も欠かせません。見積時の図面と製作時の図面が違えば、数量や加工費だけでなく、材料取りや納期にも影響します。ファイル名に日付を入れるだけでなく、図番・改訂記号・承認状態を見積依頼票へ記録すると、古い図面による手配を防ぎやすくなります。
表面仕様は「見た目」と「使用環境」を分ける
角鋼管の表面について、外観を整えたいのか、塗装下地が必要なのか、腐食環境へ対応したいのかでは、確認内容が異なります。写真や色名だけでは材料表面の要求を特定できません。仕上がりの意匠、耐久性、後加工、補修、検査方法を仕様として整理します。
めっきや塗装を含む場合は、鋼管の中空部、端部、穴、溶接部などが処理工程に影響することがあります。具体的な穴位置や処理条件は、表面処理会社の設備・施工要領と設計要求を照合してください。「一般的にはこうする」という説明をそのまま製作指示へ転用しないことが安全です。
また、表面処理済み材を購入するのか、切断・穴あけ後に処理するのかで、工程と補修範囲が変わります。見積比較では材料単価だけでなく、どの状態まで含むかを揃えます。
検査文書は、必要な内容と紐付け方を決める
ミルシート等の検査文書が必要な案件では、「書類あり」だけで終わらせず、何を確認し、どの納入品と結び付けるかを決めます。規格、種類の記号、寸法、製造情報、数量、注文番号など、案件で照合する項目を社内の受入基準に合わせます。
切断や小分けがある場合、元材の情報をどの単位で引き継ぐかも確認します。現物表示、結束札、納品書、加工明細、検査文書の対応が分からなければ、受入時に「書類はあるが、どの部材のものか判断できない」という事態が起こります。
設計・顧客要求で追加検査が必要な場合は、見積後ではなく依頼時に伝えます。試験方法や合否基準を購買側で推測せず、仕様書の該当箇所と承認者を示します。
数量と納入条件が、調達の現実性を左右する
同じ角鋼管でも、定尺でまとめて受け取る案件と、少量を複数寸法へ切断し、部材番号ごとに分納する案件では、手配の組み方が変わります。数量は「合計重量」だけでなく、仕様別・切断長別の本数に分解します。端材を返却するか、供給者側で処理するかも見積範囲へ入れます。
納入場所では、車両制限、荷下ろし方法、クレーン・フォークリフトの有無、受入時間、保管スペースを事前に洗い出します。長尺材を運べても、現場の曲がり角や建屋入口を通れなければ受け取れません。必要に応じて切断長や分納計画を見直しますが、部材の継ぎ方や設計変更を伴う場合は設計側の承認が先です。
材料供給者へは、用途、図面、規格、寸法、数量、加工、納入条件を分けて伝えます。材料のみの見積か、加工・品質書類・納入までを含む見積かを明示すると、供給可否と必要な工程を比較しやすくなります。
よくある5つの行き違い
「50角」で一つの品物だと思う
辺寸法だけでは、厚さ、長さ、規格、種類の記号、表面、加工が分かりません。少なくとも断面と材料指定を同じ行に書きます。
図面指定を在庫品へ自動的に置き換える
外形が同じでも材料区分や要求性能が異なる場合があります。代替案は設計・品質の承認ルートへ戻し、承認記録を残します。
メーカー寸法表を在庫表として扱う
製造可能範囲と現在の供給可否は別です。数量、時期、加工、物流を含め、案件ごとに照会します。
加工を「一式」と書く
穴位置、基準面、切断角度、端部、処理範囲が不明だと、見積範囲が揃いません。図面と改訂番号を添え、含む作業と含まない作業を明記します。
書類の名前だけを指定する
必要な情報、対象ロット、提出時期、現物との対応が分からないと受入に使えません。顧客・現場の確認目的から必要欄を決めます。
3つの相談例
例1：屋内設備フレームを製作したい
まず製作図から外形、厚さ、切断長、穴位置、接合方法を抜き出します。機器が内側へ入るなら、内寸と角部干渉を設計・製作側で確認します。見積では材料供給のみか、切断・穴あけまでか、塗装下地を含むかを分けます。
例2：屋外架台を少量から試したい
用途、設置環境、設計指定を確認したうえで、材料、加工、表面処理、数量、納入を一組にします。少量試作と本数量産で条件が変わるため、試作の目的、評価項目、量産時の想定数量を伝えます。
例3：構造図に角形鋼管の記号がある
記号を通称へ置き換えず、図番、種類の記号、断面、長さ、検査文書をそのまま確認します。不明な注記や代替可否は構造設計者へ質問し、販売会社には未確定状態を共有します。承認前の代替品を確定発注しません。
見積依頼に必要な図面・条件
次の情報を、確定済み、設計確認中、提案可能の三つに分けると、見積時の確認の往復を減らせます。
- 用途、使用環境、構造部材か非構造部材か
- 図面・仕様書の番号、版、承認状態
- 規格番号、種類の記号、メーカー指定の有無
- 正方形・長方形、辺A・B、厚さt、長さL
- 仕様別の本数、素材長・切断長、端材の扱い
- 切断、穴あけ、端部、溶接、表面処理の範囲
- 必要な検査文書、識別、提出時期
- 希望時期、分納、納入場所、荷下ろし条件
- 未決定事項と、その承認者
すべてを決めてからでなければ相談できないわけではありません。決定済み、設計確認中、提案希望を分けて示すことが欠かせません。価格だけを先に尋ねるより、変えられない条件と調整できる条件を共有した方が、供給可否や加工・物流を含めた現実的な案を検討できます。
まとめ
角鋼管の調達では、「角形」「辺寸法」だけでは足りません。用途と設計根拠を確認し、現行規格・種類の記号、正方形または長方形の辺寸法、厚さ、長さ、加工、表面、検査文書、数量・納入条件を一組で管理します。STKRとBCR・BCPのように外観が似た材料も、設計指定を見た目で置き換えないことが基本です。
